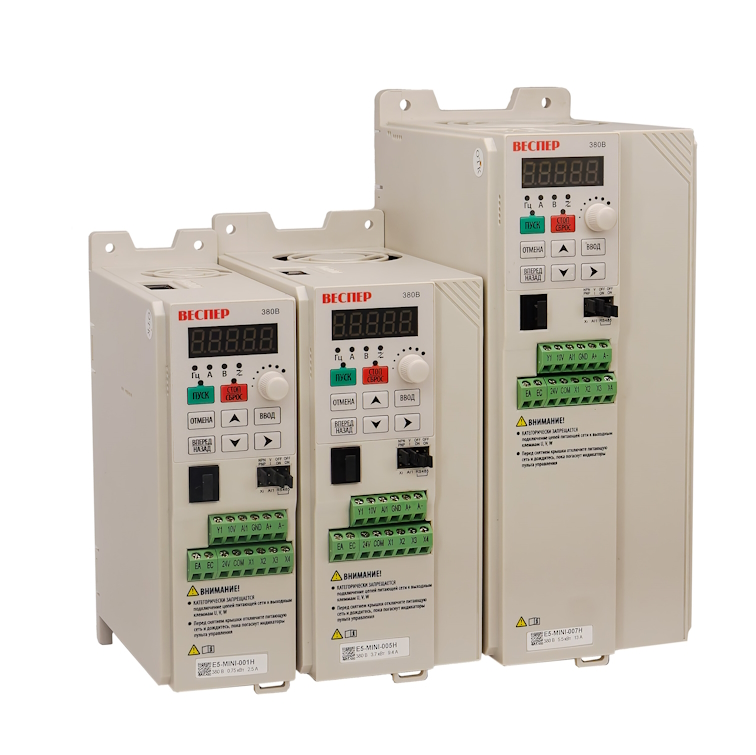

Преобразователи частоты Е5-MINI

E5-MINI

SP5L

S1L

S2L

S3L

001Н

002Н

003Н

005Н

007Н

Выходные параметры

Полная выходная

мощность, кВА

0,5

1,0

2,0

3,0

1,0

2,0

3,0

5,0

7,5

Максимальная мощность электродвигателя, кВт

0,4

0,75

1,5

2,2

0,75

1,5

2,2

3,7

5,5

Номинальный

выходной ток, А

2,8

4,8

8,0

10,0

2,5

4,2

5,6

9,4

13,0

Размеры ШхВхГ мм / масса кг

57х186х140 / 0,8

80х192х151 / 1,1

57х186х140 / 0,8

80х192х151 / 1,1

95х246х161 / 1,6

Максимальное выходное напряжение, В

Трехфазное 200 ~ 240 (пропорционально входному)

Трехфазное 340 ~ 460 (пропорционально входному напряжению)

Источник

питания

Номинальное входное

напряжение, частота

1ф, 200~240 В, 50/60 Гц

3ф, 340~460 В, 50/60 Гц

Колебания входного напряжения

-15% ~ +10%

Допустимые колебания частоты

± 5%

Характеристики управления

Режимы управления, вых. частота

Скалярный (U/f), 0,01 ~ 600,00 Гц

Пусковой момент

150% (1 Гц)

Диапазон регулирования

1 : 40

Разрешение выходной частоты

0,01 Гц

Разрешение задания частоты

Цифровое: 0,01 Гц, аналоговое: 0,05Гц/50Гц

Задание частоты

Кнопки/цифровой потенциометр пульта управления

Аналоговый вход AI1 (0~10В/4~20 мА)

Дискретные входы БОЛЬШЕ/МЕНЬШЕ

Линия интерфейсной связи RS-485

Управление

Кнопки ПУСК/СТОП пульта управления

Дискретные входы (2-х и 3-х проводное управление)

Линия интерфейсной связи RS-485

Время разгона/торможения

0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с

Характеристика U/f

4 фиксированные, 1 пользовательская

Тормозной прерыватель

Встроенный (модели SP5L ~ S3L)

Тормозной момент

Модели SP5L ~ S3L: до 20% (без тормозного резистора), до 100% (с резистором)

Модели 001Н ~ 007Н: до 20% (тормозной резистор не предусмотрен)

Несущая частота ШИМ

1~16 кГц, 1~10 кГц (007Н)

Другие функции

Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок

Защитные функции

Предотвращение срыва

Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения

Мгновенная защита по току

250% номинального тока ПЧ

Защита от перегрузки

150% номинального тока ПЧ в течение 1 мин

Защита двигателя от перегрузки

Электронная защита

Защита от повышенного напряжения

Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)

Защита от пониженного напряжения

Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В)

Перезапуск после провала питания

Автоматический пуск преобразователя после восстановления питания

Окр. среда

Степень защиты

IP20

Температура эксплуатации

От -10 до +50°C

Температура хранения

От -40 до +60°C

Относительная влажность

До 95% (без образования конденсата)

Высотность. Вибрация

До 1000 м. До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²)

Коммуникационные функции

Встроенный RS-485. Протокол: Modbus RTU

Охлаждение

Естественное до 0,75 кВт, встроенными вентиляторами от 1,5 кВт
