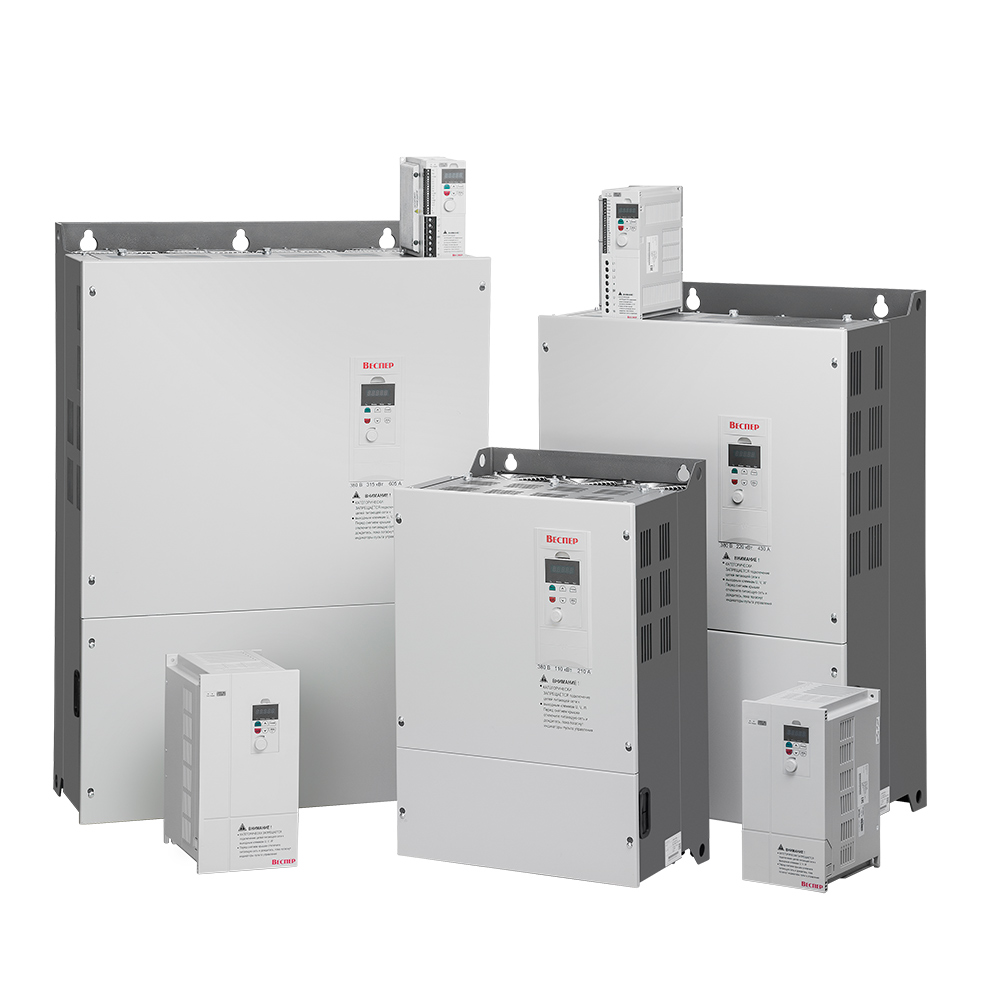

Преобразователи частоты Е4-Р8402

Модель E4–Р8402–

040H

050H

060H

075H

100H

125H

150Н

175Н

200Н

300Н

400Н

Мощность, кВт

30

37

45

55

75

93

110

132

160

220

315

Габаритные размеры, ширина мм

250

321

400

495

550

670

Высота х Глубина

400х237

520х272

620х302

720х330

860х370

960х370

Вес, кг

13,4

13,9

24,9

26,7

38,3

38,9

40,2

41,6

54,2

84,8

117

Номинальный ток, А

60

75

91

112

150

176

210

302

403

523

605

Входное напряжение и частота

3ф, 380~480 В, + 10 % - 15 %, 50 / 60 Гц  5 %

Выходное Напряжение

3ф, 0 ~ 380/480 В, пропорционально входному напряжению

Выходная частота, Гц

Скалярный режим: 0,01 ~ 400, векторный режим (без обратной связи): 0,01 ~ 200

Пусковой момент (с частоты)

Скалярный режим: 120% (3 Гц), векторный режим: 120% (1 Гц)

Точность по скорости

Скалярный режим: 3%,

векторный режим: 0,5%

Диапазон

регулирования

Скалярный режим 1/40,

векторный режим 1/50

Разрешение частоты

Цифровое задание: 0,01 Гц,

аналоговое задание: 0,05Гц

Тормозной момент

До 20% (без системы торможения), до 120% (с системой торможения)

Другие функции

Определение перегрузки, 15 фиксированных скоростей, автоматический ПУСК, ПИД-регулятор

RS связь

Встроенный RS-485, протокол: Modbus RTU; Modbus ASCII

Предотвращение срыва

Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения

Защита от перегрузки

120% номинального тока ПЧ в течение 1 мин, 130% номинального тока ПЧ в течение 3 сек, 150% номинального тока ПЧ - мгновенный останов

Защита от повыш. и пониж. напряжения

Отключение выхода при напряжении на шине ПТ более 820В

Отключение выхода при напряжении на шине ПТ менее 380В

Автоперезапуск

Автоматический пуск преобразователя после провалов питания

Перегрев

Электронная аппаратная защита от перегрева

Заземление

Электронная аппаратная защита от неисправности заземления

Дополнительные функции

Снижение несущей частоты с повышением температуры радиатора, запрет обратного вращения, блокировка изменения параметров

Окружающая среда

Степень защиты IP00, температура: от -10°С до +50°С (t хранения от -20°С до +60°С), влажность: до 95% (без конденсата), высотность до 1000 м, вибрация: до 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,6g (5,9 м/с²). Предназначен для работы внутри помещения, защищенного от коррозионных газов и пыли
