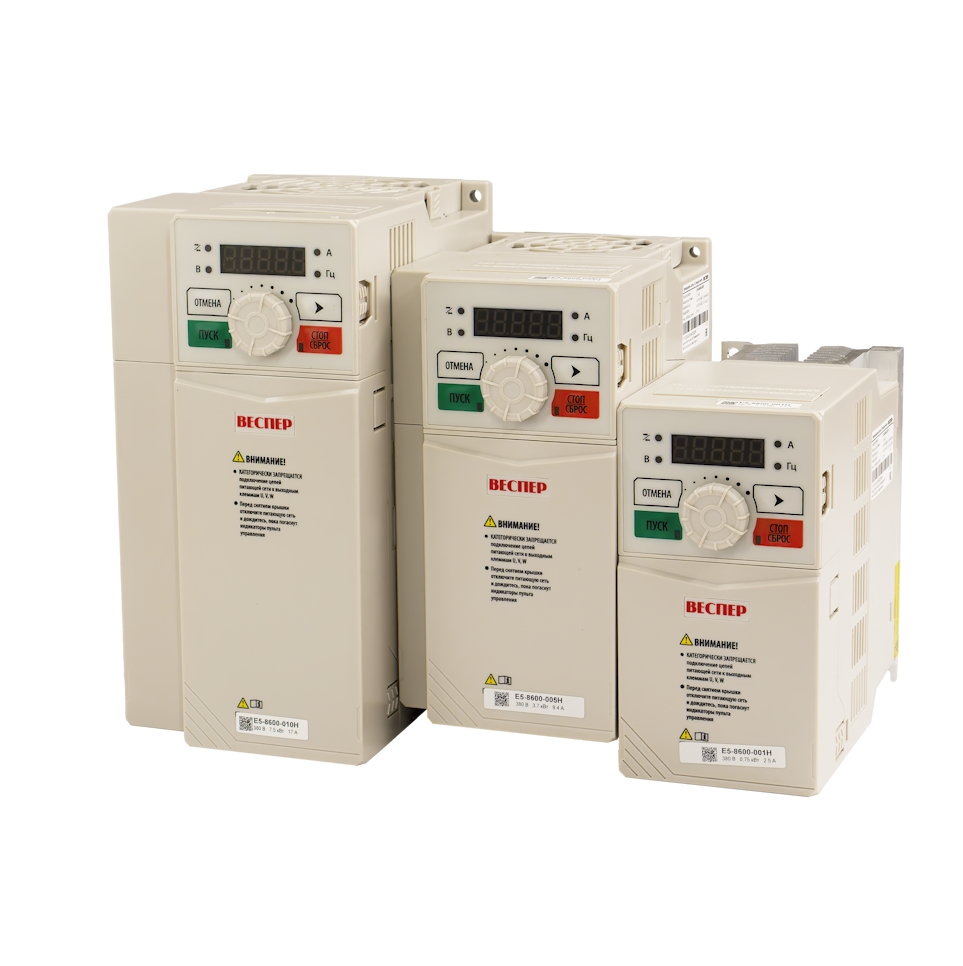

Преобразователи частоты Е5-8600

Модель E4–8400–

SP5L

S1L

S2L

S3L

001H

002H

003H

005H

007H

010H

015H

020H

025H

030H

040H

050H

060H

075H

100H

125Н

150H

175H

200Н

300H

400H

Мощность, кВт

0,4

0,75

1,5

2,2

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

30

37

45

55

75

93

110

132

160

220

315

Габариты,

мм

Ш

79

93

100

79

93

100

100

135

155

250

320

400

495

550

670

ВхГ

160х126

210х

160

270х

200

300х

220

400х

237

524х

272

620х

302

720х330

860х

370

960х

375

Вес, кг

1,1

1,2

1,2

1,1

1,2

1,2

2,6

5,2

7,3

13,9

14,3

26,7

28,5

39,2

40,2

41,2

54,0

85,8

129

Номинальный ток, А

3,1

4,5

7,5

10,5

2,3

4

5,2

10,5

13

17,5

25

32

40

45

60

75

91

112

150

176

210

253

302

430

605

Вх. напряжение В

и частота Гц

1ф,200~240 3ф. 380~480, + 10 % - 15 %

50 / 60  5 %

Выходное напряжение В

3ф. 0~240, 3ф. 0 ~380/480 пропорционально входному напряжению

Выходная частота, Гц

Скалярный режим 0,01 ~ 400,

векторный (без обратной связи): 0,01 ~ 200

Характеристики цепей управления

Пусковой момент

Скалярный режим: 150% (3 Гц),

векторный режим: 150% (1 Гц)

Точность по скорости

Скалярный режим: 3%,

векторный режим: ± 0,5%

Диапазон регулирования

Скалярный режим 1:40,

векторный режим1:50

Разрешение частоты

Цифровое задание: от 0,01 Гц,

аналоговое задание: 0,05Гц (от 0 до 50Гц)

Тормозной момент

До 20% /до 120% (без/с сист. Торможения), тормозной прерыватель встроен в преобразователи мощностью до 22 кВт (включительно)

Другие функции

Дискр. вх. 6 шт., импульсн. вх. 1 шт., рыл. вых. 1 шт. (до 2,2 кВт вкл.), 2 шт. (более 2,2 кВт), дискр. транзист. вых. 1 шт. (7,5; … 22 кВт), 2 шт. (30 кВт и выше), аналог. вых. 1 (0...22 кВт), 2 (30 кВт и выше) 0...10 В (2 мА), определение перегрузки, 15 фиксированных скоростей, ПИД-регулятор

RS связь

Встроенный RS-485(клеммы), протокол: Modbus RTU; Modbus ASCII

Охлаждение

Естественное SP5L, S1L, 001H,

встроенными вентиляторами S2L, S3L, 002Н … 400Н

Защитные функции

Предотвра-щение срыва

Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения

Защита от перегрузки

150% номинального тока ПЧ в течение 1 мин, 180% номинального тока ПЧ в течение 3 сек, 200% мгновенный останов

Защита по напряжению

Отключение выхода при напряжении на шине постоянного тока менее 190В и более 410В (класс 220В) и менее 380В и более 820В (класс 380В)

Перезапуск

Автоматический пуск преобразователя после провалов питания

Перегрев

Электронная аппаратная защита от перегрева

Заземление

Электронная аппаратная защита от неисправности заземления

Дополнит. функции

Защита от пропадания входных/выходных фаз, снижение несущей частоты с повышением температуры радиатора, запрет обратного вращения

Окружающая среда

Степень защиты корпуса IP20/00 (≤22/≥30 кВт), IP-21 (≥30 кВт, с дополнительным защитным комплектом). Температура: от -10°С до +50°С (t хранения от -20°С до +60°С), влажность: до 95% (без конденсата), высотность до 1000 м, вибрация: до 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,6g (5,9 м/с²), для работы в помещении, защищенном от коррозионных газов и пыли
